投入式液位變送器

結構類型



    AK-LC纜式液位變送器
    AK-LR桿式液位變送器
    AK-LD直裝式液位變送器

AK-LC外形尺寸



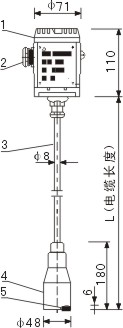

AK-LC纜式液位變送器
(普通形式連接)
1、變送器外殼
2、信號線纜接頭
3、傳感器電纜
4、傳感器外殼
5、傳感器

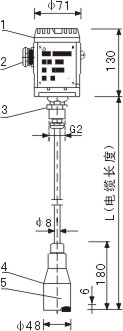

AK-LC纜式液位變送器
(外螺紋形式連接)
1、變送器外殼
2、信號線纜接頭
3、外螺紋G2
4、傳感器外殼
5、傳感器

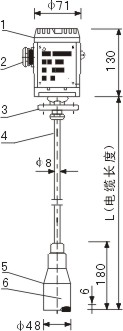

AK-LC纜式液位變送器
(法蘭形式連接)
1、變送器外殼
2、信號線纜接頭
3、法蘭DN50、DN80、DN100
4、傳感器電纜
5、傳感器外殼
6、傳感器

AK-LD外形尺寸                     AK-LR外形尺寸

YF-LD直裝式液位變送器
1、變送器外殼
2、信號線纜接頭
3、連接法蘭

YF-LR桿式液位變送器
(法蘭形式連接)
1、變送器外殼
2、信號線纜接頭
3、法蘭DN50、DN80、DN100
4、傳感器電纜
5、傳感器外殼
6、傳感器

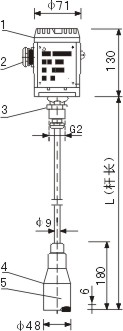

YF-LR桿式液位變送器
(外螺紋形式連接)
1、變送器外殼
2、信號線纜接頭
3、外螺紋G2
4、傳感器外殼
5、傳感器



固定配件



    AK-LC/LR型纜式和桿式液位變送器具有多種安裝固定方式,以適應不同現場情況。當現場不能夠提供G2的內螺紋或法蘭等工藝設施時,可選擇普通形式的液位變送器,它有墻壁安裝式、水平管架式和垂直管架式等三種安裝方式可選擇,使您在現場安裝時得心應手。


墻壁安裝
[1-螺釘M5, 2-膨脹螺釘M8]


水平管架安裝




垂直管架安裝



配重和防護罩



    在測量流動性較大的介質時,為防止傳感器劇烈擺動,用戶可選用配重附件,以起到穩定傳感器的作用。配重以法蘭形式提供(DN50、PN4.0MPa、GB116.7-88),用戶可以用螺栓將其固定于工藝設施。
    在現場環境較惡劣時,用戶應選用傳感器防護罩來保護傳感器,以免被異物損壞或影響測量的準確性。

                       配重示意圖
                     1、傳感器外殼
                     2、螺釘M3
                     3、法蘭DN50

               防護罩示意圖
              1、傳感器外殼
              2、螺釘M3
              3、防護罩



法蘭尺寸

公稱通徑

DN

法蘭外徑

D

螺栓孔中
心圓直徑
K

螺栓孔徑

n

螺栓數量

螺栓尺寸

Th

密封面直徑

d

密封面高度

f

法蘭厚度

G

50

165

125

18

4

M16

99

3

20

80

200

160

18

8

M16

132

3

24

100

235

190

22

8

M20

156

3

24



靜壓式液位變送器標準量程表

壓力范圍

代號

滿量程調節范圍

允許過載(MPa)

0~10KPa

D3

1~10KPa

0.6

0~20KPa

D5

10~20KPa

0.6

0~40KPa

D7

12~40KPa

0.6

0~60KPa

D8

20~60KPa

0.6

0~100KPa

E1

30.0~100KPa

1.0

0~160KPa

E2

60.0~200KPa

1.0

0~200KPa

E3

60.0~200KPa

1.0

0~250KPa

E4

120.0~400KPa

1.0

0~400KPa

E5

120.0~400KPa

1.0

0~0.6MPa

F1

0.2~0.6MPa

2.0

0~1.0MPa

F2

0.3~1.0MPa

2.0



靜壓式液位變送器型號內容


類型

YF-L1C纜式陶瓷電容型
YF-L2C纜式擴散硅型
YF-L1R桿式陶瓷電容型
YF-L2R桿式擴散硅型
YF-L1D直裝式陶瓷電容型
YF-L2D直裝式擴散硅型

|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|

過程連接件材料

3
9

不銹鋼1Cr18Ni9Ti
特殊約定

|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|

過程連接方式

F
Z
Y

法蘭DN50 PN1.6MPa Gb9119
配安裝支架
特殊約定

|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|

過程連接材料

3
5
9

不銹鋼1Cr18Ni9Ni
丁腈橡膠與聚氯乙烯復合物
特殊約定材料

|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|

傳感器密封材料

1F
2F
9F

氟橡膠
丁腈橡膠
特殊要求

|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|

輸出信號

2
9

4~20mA二線
特殊約定

|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|

外殼類型

A
B
Y

鋁外殼無現場指示IP65
鋁外殼帶現場指示IP65(模擬顯示表)
特殊要求

|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|

精度等級

2
5
6
7
9

0.2
0.5
1.0
2.0
特殊要求

|
|
|
|
|
|
|
|
|
|
|
|
|
|
|

配重

H
Z
Y

無配重
標準配重
特別約定

|
|
|
|
|
|
|
|
|
|
|











安裝尺寸(單位)

|
|
|
|
|
|
|
|
|









量程代碼

|
|
|
|
|
|
|







附加功能

I
L

本安型ExiaⅡCT5
傳感器電纜長度(m)

|
|
|





AK-L1C

3

F

3

1F

2

B

5

H



D7

IL(5m)



選型舉例



<
